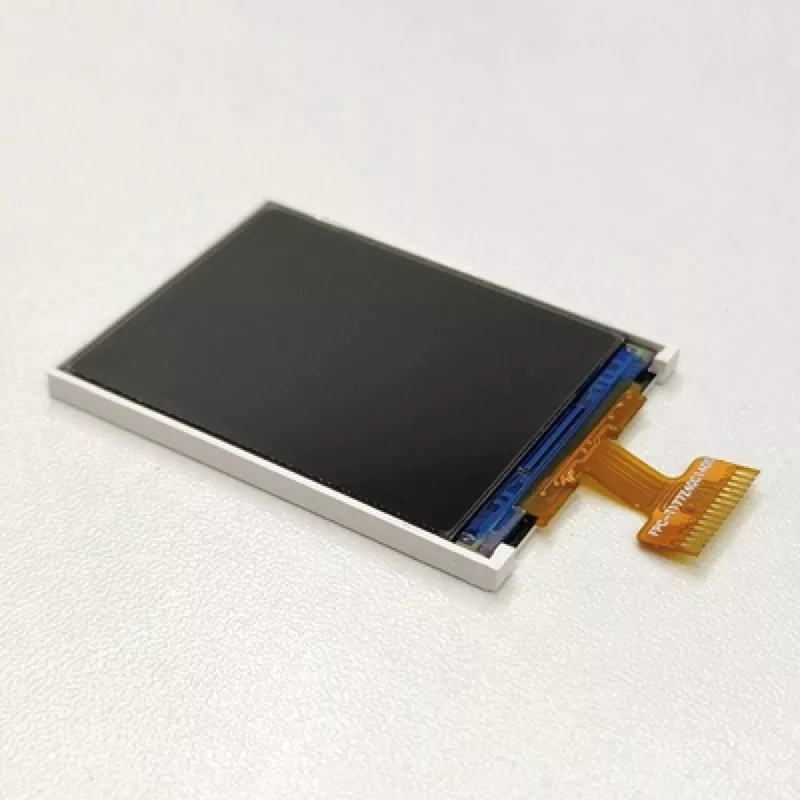

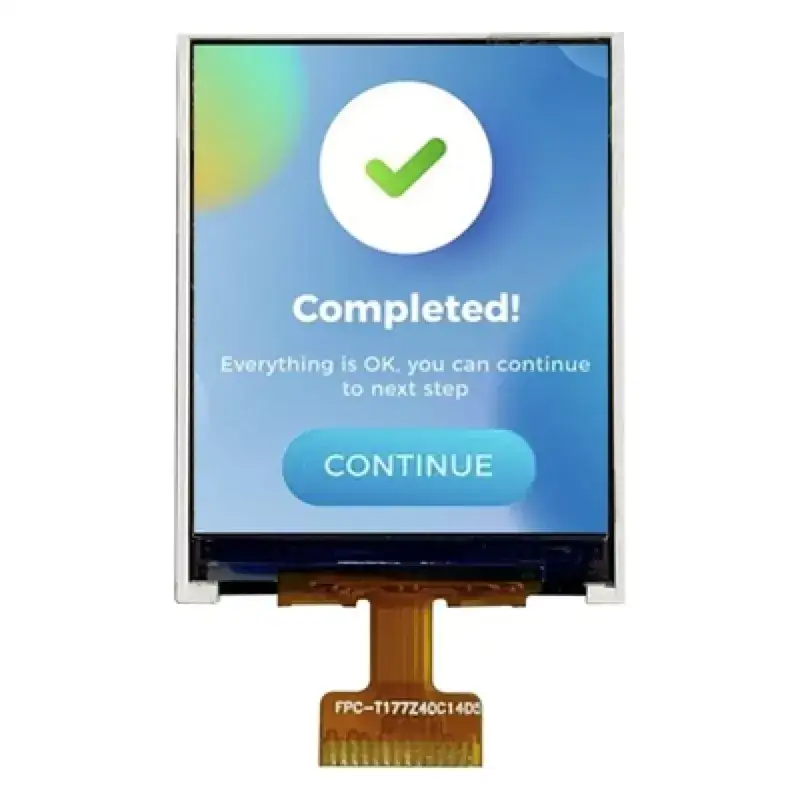

உருவப்படம் 1.77 இன்ச் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே எஸ்பிஐ 128x160 ST7735 இயக்கி

விக்ரோனிக்ஸ் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சீனாவில் சப்ளையர் ஆவார். நாங்கள் இந்த துறையில் 18 ஆண்டுகளுக்கும் மேலாக இருக்கிறோம். நாங்கள் இதுவரை பல மாதிரிகளை உருவாக்கியுள்ளோம். இந்த விக்ட்ரோனிக்ஸ் உருவப்படம் 1.77 இன்ச் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே எஸ்பிஐ 128x160 எஸ்.டி 7735 இயக்கி என்பது உயர் செயல்திறன் கொண்ட 1.77 அங்குல டிஎஃப்டி எல்சிடி தொகுதி உட்பொதிக்கப்பட்ட பயன்பாடுகளுக்கு வடிவமைக்கப்பட்டுள்ளது, இது சிறிய அளவு மற்றும் நம்பகமான வண்ண காட்சி தேவைப்படுகிறது. 128 × 160 ஆர்ஜிபி பிக்சல் தெளிவுத்திறனைக் கொண்டிருக்கும் மற்றும் 262 கே வண்ணங்களை ஆதரிக்கும் இந்த தொகுதி, அதி-மெல்லிய சுயவிவரத்திற்குள் (34.70 x 46.70 x 2.6 மிமீ) கூர்மையான, துடிப்பான காட்சிகளை வழங்குகிறது.

மாதிரி:VXT177HSS-13

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

டி.எஃப்.டி தொகுதி உற்பத்தியாளர்களின் போட்டி சூழ்நிலையில் விக்ட்ரோனிக்ஸ் உருவப்படத்தின் போட்டி நன்மைகள் 1.77 இன்ச் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே எஸ்பிஐ 128 எக்ஸ் 160 எஸ்.டி 7735 இயக்கி என்ன? இது 128 × 160 RGB பிக்சல் தெளிவுத்திறனைக் கொண்டுள்ளது, இது 262K வண்ணங்கள் மற்றும் 500: 1 மாறுபட்ட விகிதத்தை ஆதரிக்கிறது, மேலும் இந்த ROHS- இணக்கமான தொகுதி என்பது 6 மணி நேர பார்வை திசை மற்றும் 12 மணிநேர சாம்பல் அளவிலான தலைகீழ் திசை கொண்ட உருவப்படம் பயன்முறையாகும். தவிர, -20 ° C முதல் +70 ° C வரை (-30 ° C முதல் +80 ° C சேமிப்பு) தீவிர வெப்பநிலையில் சரியான செயல்பாட்டை உறுதி செய்வதற்காக நீட்டிக்கப்பட்ட வெப்பநிலை/ஈரப்பதம் சோதனை மூலம் இது சரிபார்க்கப்படுகிறது. கூடுதலாக, இது 500 குறுவட்டு/m² அதிக பிரகாசத்தைக் கொண்டுள்ளது, மேலும் அதன் பின்னொளி சீரான வெளிச்சத்தை (80% வகை. சீரான தன்மை) வழங்க 3 எல்.ஈ.டிகளைப் பயன்படுத்துகிறது மற்றும் வாழ்நாள் 30,000 முதல் 50,000 மணிநேரம் வரை உள்ளது, இது வெவ்வேறு லைட்டிங் சூழ்நிலைகளில் தெளிவு மற்றும் பயன்பாட்டு மணிநேரங்களுக்கு பயன்படுத்தப்படலாம் என்பதை உறுதிசெய்கிறது.

இந்த விக்ட்ரோனிக்ஸ் 1.77 அளவு டிஎஃப்டி தொகுதி தொழில்துறை கட்டுப்பாட்டு பேனல்கள், போர்ட்டபிள் மருத்துவ சாதனங்கள், ஐஓடி காட்சிகள், நுகர்வோர் மின்னணுவியல், கையடக்க கருவிகள் மற்றும் தொடர் இடைமுக எளிமையுடன் மிருதுவான வண்ண காட்சி தேவைப்படும் விண்வெளி-கட்டுப்படுத்தப்பட்ட பயன்பாடு ஆகியவற்றுக்கு ஏற்றது.

பொது விவரக்குறிப்புகள்

VXT177HSS-13 ஒரு TFT-LCD தொகுதி. இது ஒரு TFT-LCD பேனல், டிரைவர் ஐசி, எஃப்.பி.சி, பின் ஒளி அலகு ஆகியவற்றைக் கொண்டுள்ளது. 1.77 ¢¢ காட்சி பகுதியில் 128 x (RGB) x 160 பிக்சல்கள் உள்ளன, மேலும் அவை 262K வண்ணங்களைக் காண்பிக்க முடியும். இந்த தயாரிப்பு ROHS சுற்றுச்சூழல் அளவுகோலுடன் ஒத்துப்போகிறது.

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft	-
வண்ணத்தைக் காண்பி	262 கே	-	1
திசையைப் பார்க்கும்	6	மணி
சாம்பல் அளவிலான தலைகீழ் திசை	12	மணி
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃

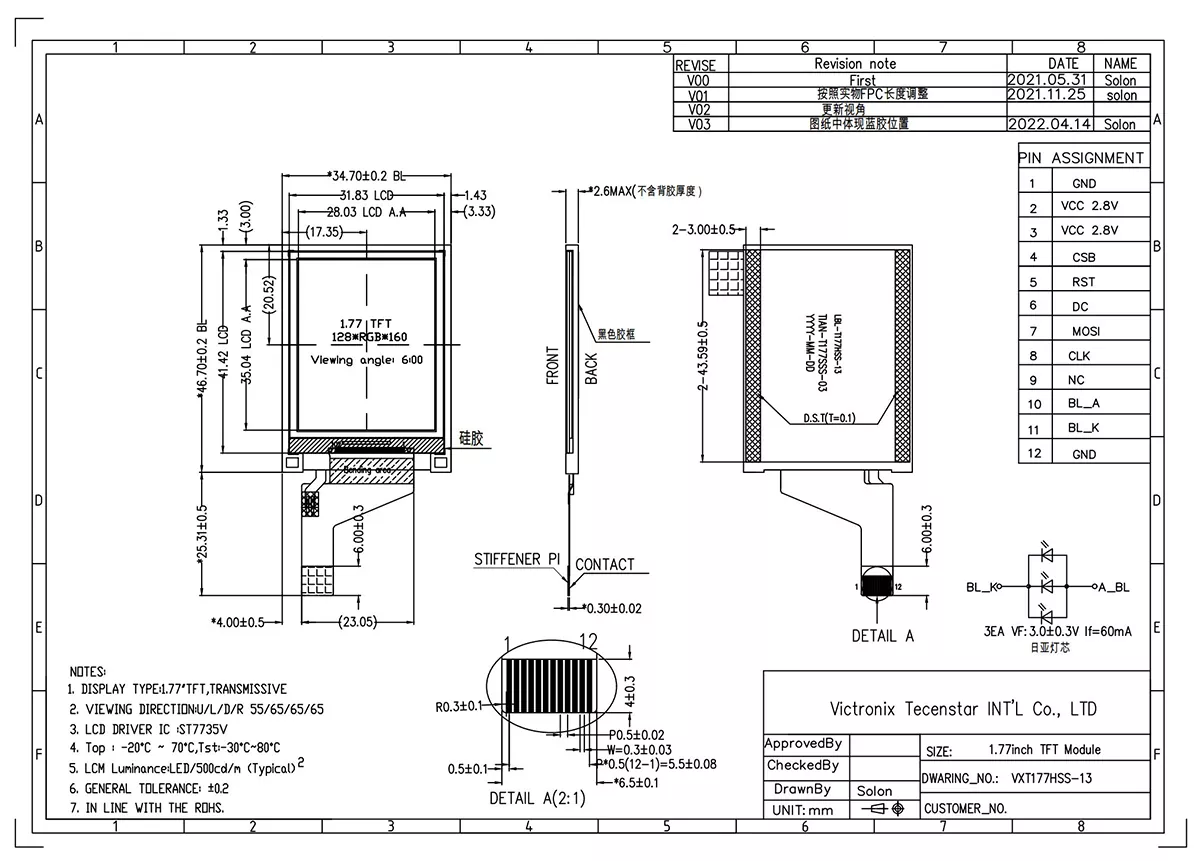

தொகுதி அளவு	34.70x46.70x2.6	மிமீ	2
செயலில் உள்ள பகுதி (W × H)	28.03 × 35.04	மிமீ
புள்ளிகளின் எண்ணிக்கை	128 × 160	புள்ளிகள்
TFT கட்டுப்படுத்தி	ST7735V	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	2.8	V
பின்னொளி	3 பி-லெட்ஸ் (வெள்ளை)	பிசிக்கள்
எடை	---	g
இடைமுகம்	4-லைன்-ஸ்பி	-
