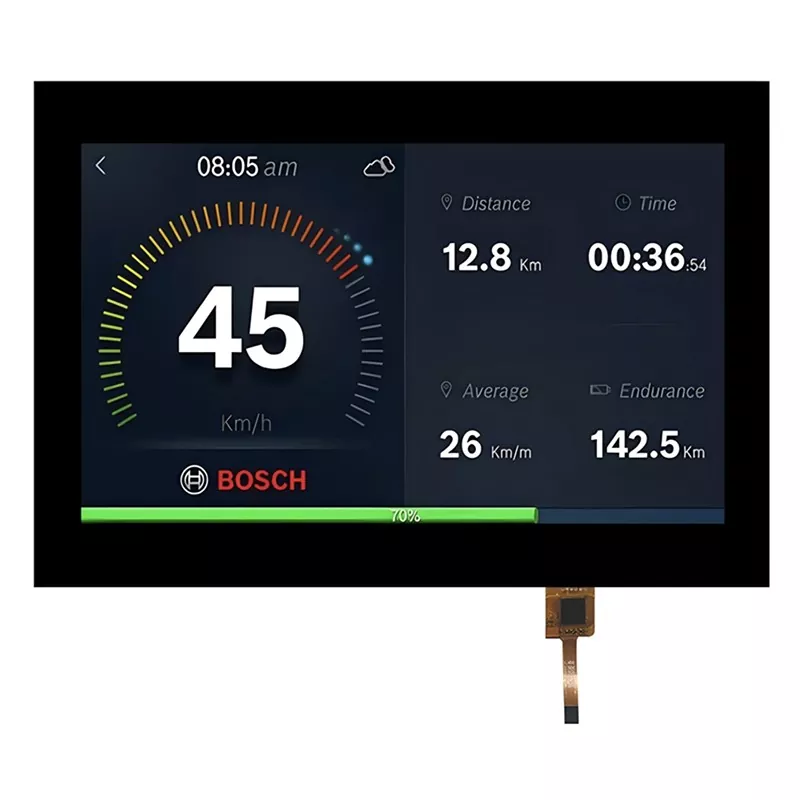

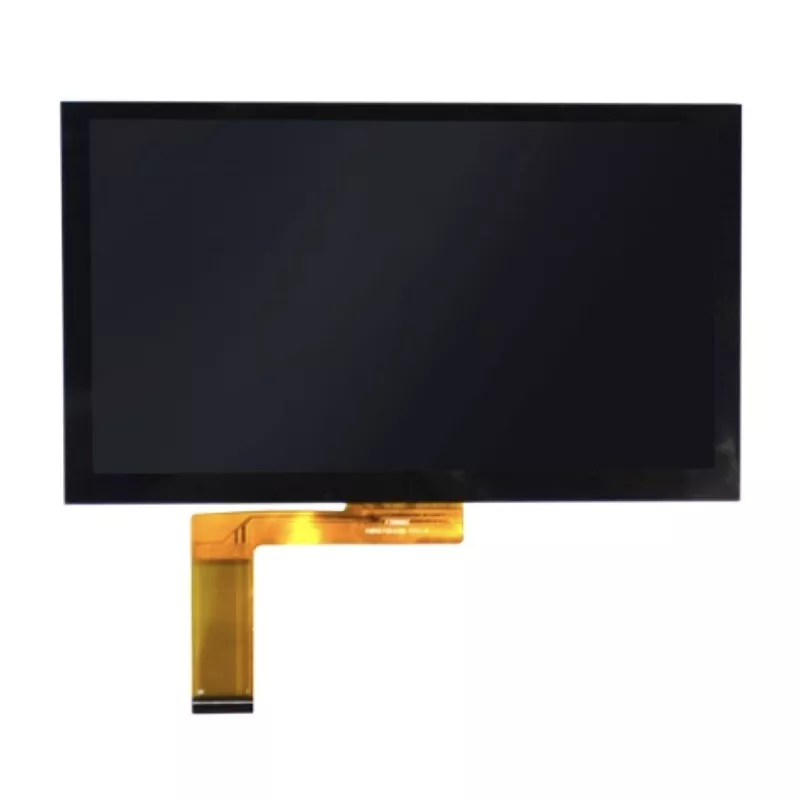

7 அங்குல 1024x600 MIPI IPS டச் TFT தொகுதி

இந்த விக்ட்ரோனிக்ஸ் 7 அங்குல 1024x600 MIPI IPS டச் TFT தொகுதி என்பது ஒருங்கிணைந்த கொள்ளளவு தொடு பேனலுடன் (CTP) உயர் செயல்திறன் 7 அங்குல TFT-LCD தொகுதி ஆகும். கோரும் சூழல்களில் நம்பகத்தன்மைக்காக வடிவமைக்கப்பட்ட இந்த தொகுதி, 1024 × 600 தெளிவுத்திறன் மற்றும் தெளிவான காட்சிகள் மற்றும் பரந்த பார்வைக்கு 16.7 மில்லியன் வண்ணங்களுடன் (அனைத்து திசைகளிலும் CR≥10 இல் 80 °) ஒரு BOE- மூல IPS பேனலை ஒருங்கிணைக்கிறது. சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் டிஎஃப்டி தொகுதிகளின் சப்ளையராக, விக்ட்ரோனிக்ஸ் 7 அங்குல டிஎஃப்டி தொகுதி ரோஹெச்எஸ் சுற்றுச்சூழல் தரங்களுடன் முழுமையாக இணங்குகிறது, இது சிறந்த பயன்பாட்டு செயல்திறனை உறுதி செய்கிறது. எங்கள் வாடிக்கையாளர்களின் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட சேவையை நாங்கள் வழங்குகிறோம்.

மாதிரி:VXT700AEA-24C

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

உளவுத்துறையின் வயதில், டிஎஃப்டி தொகுதி தேவையான தரவை பார்வைக்கு முன்வைக்க எங்களுக்கு உதவுகிறது. TFT தொகுதியின் தரம் அதன் பயன்பாட்டில் முக்கியமான தாக்கத்தை ஏற்படுத்துகிறது. விக்ட்ரோனிக்ஸ் 7 அங்குல 1024 × 600 MIPI IPS டச் TFT தொகுதியின் நன்மைகள் என்ன? முதலில், அதன் 400 குறுவட்டு/மீ² பிரகாசம், 800: 1 மாறுபட்ட விகிதம், அனைத்து திசைகளிலும் 80 டிகிரி பார்க்கும் கோணம் மற்றும் 80% சீரான தன்மை ஆகியவை தெளிவான படங்களை உறுதி செய்கின்றன. இரண்டாவதாக, இது ஒரு MIPI-4Lanes இடைமுகம், I²C இடைமுகத்துடன் 10-புள்ளி திட்டமிடப்பட்ட கொள்ளளவு தொடுதல் (FT5426 கட்டுப்படுத்தி) மற்றும் 50,000 மணிநேர வாழ்நாளுடன் 30 LEDS வெள்ளை பின்னொளி ஆகியவற்றை ஆதரிக்கிறது, இது பல்வேறு தொழில்துறை பயன்பாடுகளில் அதன் நீண்டகால பயன்பாட்டினை உறுதி செய்கிறது. தவிர, இது ROHS தரங்களுடன் இணங்குகிறது மற்றும் 96H உயர்/குறைந்த தற்காலிக செயல்பாடு/சேமிப்பு, தற்காலிக சைக்கிள் ஓட்டுதல், 60 ° C/90%RH ஈரப்பதம் உள்ளிட்ட கடுமையான நம்பகத்தன்மை சோதனைகளை வெற்றிகரமாக கடந்து செல்கிறது. இந்த தயாரிப்பு -20 ° C முதல் +70 ° C வரையிலான தீவிர வெப்பநிலையில் திறமையாக இயங்குகிறது மற்றும் கடுமையான சேமிப்பு நிலைமைகளை -30 ° C முதல் +80 ° C வரை தாங்கும்.

விக்ட்ரோனிக்ஸிலிருந்து இந்த 7 அங்குல டிஎஃப்டி தொகுதி தொழில்துறை எச்எம்ஐ, மருத்துவ சாதனங்கள், உட்பொதிக்கப்பட்ட அமைப்புகள், போர்ட்டபிள் கருவிகள் மற்றும் சூரிய ஒளி படிக்கக்கூடிய, பரந்த வெப்பநிலை, தொடு-இயக்கப்பட்ட காட்சி தீர்வு தேவைப்படும் எந்தவொரு பயன்பாட்டிற்கும் வடிவமைக்கப்பட்டுள்ளது.

விவரக்குறிப்பு

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft
எல்சிடி பிராண்ட்	போ
வண்ணத்தைக் காண்பி	16.7 மீ
திசையைப் பார்க்கும்	அனைத்தும்	மணி	1
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃

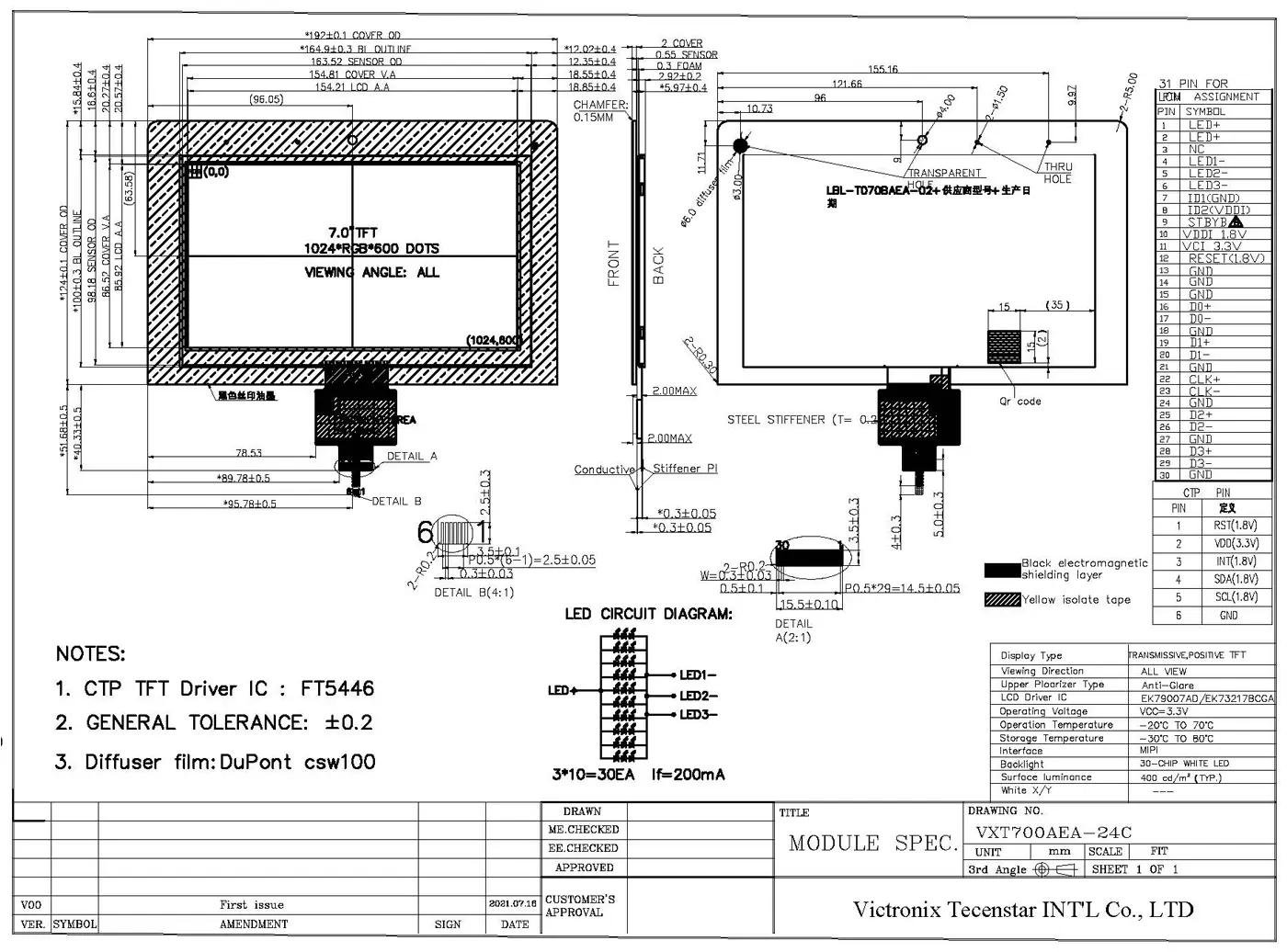

தொகுதி அளவு	192.00x124.00x5.97	மிமீ	2
செயலில் உள்ள பகுதி (W × H)	154.21x85.92	மிமீ
புள்ளிகளின் எண்ணிக்கை	1024*600	புள்ளிகள்
எல்.சி.எம் கட்டுப்படுத்தி	EK79007AD/EK73217BCGA
மின்சாரம் வழங்கல் மின்னழுத்தம்	1.8 & 3.3	V
பின்னொளி	30-லெட்ஸ் (வெள்ளை)	பிசிக்கள்
எல்.ஈ.டி பிராண்ட்/பகுதி எண்.	Huichenxin/TY020/TC4
எடை	---	g
இடைமுகம்	MIPI-4Lanes

உருப்படி	விவரக்குறிப்பு	கருத்துக்கள்
அவுட்லைன் பரிமாணம்	192.10 × 124.00	மிமீ
மொத்த தடிமன்	2.85	மிமீ
பகுதியைக் காண்க	154.81 × 86.52	மிமீ
TP அளவு	7	அங்குலம்
இடைமுக வகை	Iic
செயல்பாட்டு வெப்பநிலை	-20 ℃ ~+70
சேமிப்பு வெப்பநிலை	-30 ℃ ~+80
கண்ணாடி தடிமன்	2.0
தீர்மானம்	1024*600	புள்ளிகள்
உள்ளீட்டு சக்தி	<10 கிராம்
மேற்பரப்பு கடினத்தன்மை	≥6 ம
கட்டுப்பாட்டு ஐசி	FT5426
தொடு புள்ளி	10	புள்ளி
அறிக்கை வீதம்	> 100	Hz
நடுக்கம்	<1	மிமீ
வெளிப்படைத்தன்மை	≥85%
இணைப்பு வகை	FPC (COF)
வின் 8 சான்றளிக்கப்பட்டது	இல்லை
