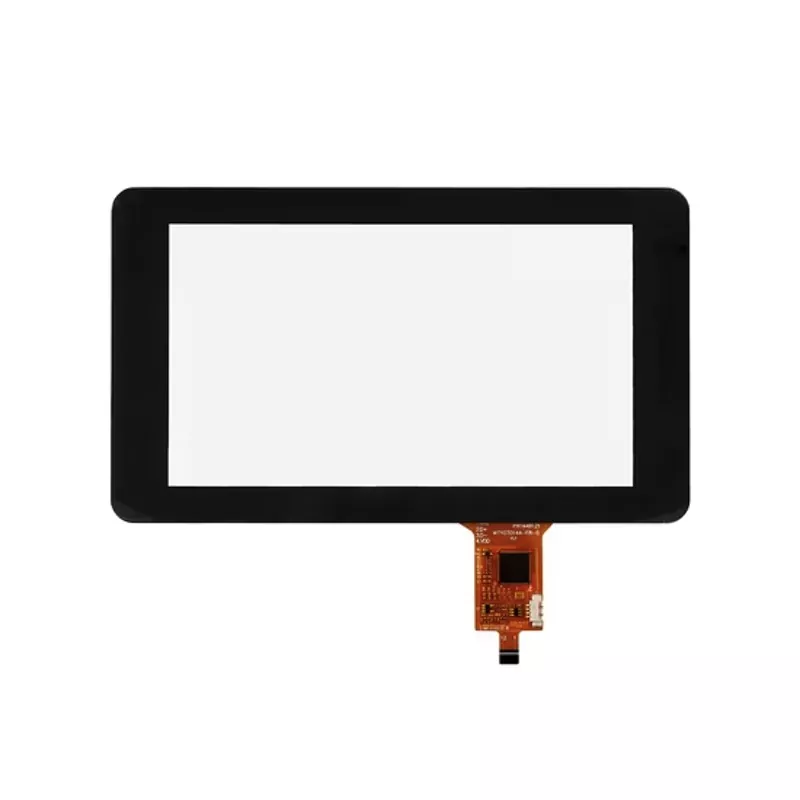

7.0 அங்குல திட்டமிடப்பட்ட கொள்ளளவு தொடுதிரை

7 அங்குல டிஎஃப்டி தொகுதி ஒரு பொதுவான அளவாக, விக்ட்ரோனிக்ஸ் 7.0 அங்குல திட்டமிடப்பட்ட கொள்ளளவு தொடுதிரையின் போட்டி நன்மைகள் என்ன? முதலில், அதன் ஒருங்கிணைந்த FT5426DQ8 கட்டுப்படுத்தி I²C இடைமுகத்தின் மூலம் பதிலளிக்கக்கூடிய மற்றும் துல்லியமான தொடுதல் உணர்தலை உறுதி செய்கிறது மற்றும் உண்மையான 5-புள்ளி மல்டி-டச் உள்ளுணர்வு தொடர்புகளை ஆதரிக்கிறது. இரண்டாவதாக, பார்க்கும் பகுதியில் (154.6 x 91 மிமீ) அதன் உயர் ஒளி பரிமாற்றம் (≥85%) மற்றும் ≥7H இன் கீறல்-எதிர்ப்பு மேற்பரப்பு கடினத்தன்மை வாடிக்கையாளர்களுக்கு சிறந்த தெளிவு மற்றும் ஆயுள் ஆகியவற்றை வழங்குகிறது. கூடுதலாக, இது 0.7 மிமீ கடுமையான கவர் கண்ணாடி (லோகா) 0.55 மிமீ ஐ.டி.ஓ கண்ணாடி சென்சாருடன் கட்டப்பட்டுள்ளது. நீடித்த ZIF இணைப்பான் FPC (அதிகபட்ச தடிமன்: 1.5 மிமீ) அடங்கும். விக்ட்ரோனிக்ஸ் 7.0 அங்குல திட்டமிடப்பட்ட கொள்ளளவு தொடுதிரை -30 ° C முதல் +80 ° C வரை தீவிர நிலைமைகளையும் சேமிப்பக வெப்பநிலையையும் தாங்கும் வகையில் கடுமையாக சோதிக்கப்பட்டது. இந்த விக்ரோனிக்ஸ் 7 இன்ச் தொடுதிரை தொழில்துறை கட்டுப்பாட்டு பேனல்கள், மருத்துவ சாதனங்கள், கியோஸ்க்கள், கருவி மற்றும் சவாலான சூழல்களில் நம்பகமான, உயர்-உதவித் தொடுதல் இடைமுகம் தேவைப்படும் எந்தவொரு பயன்பாட்டிற்கும் ஏற்றது.

மாதிரி:CTP-T700IXN-06C

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

டி.எஃப்.டி தொகுதி உற்பத்தியாளர்களின் போட்டி சூழ்நிலையில் விக்ட்ரோனிக்ஸ் 7 அங்குல திட்டமிடப்பட்ட கொள்ளளவு தொடுதிரையின் போட்டி நன்மைகள் என்ன? முதலில், அதன் ஒருங்கிணைந்த ILI2511 கட்டுப்படுத்தி I²C இடைமுகத்தின் மூலம் பதிலளிக்கக்கூடிய மற்றும் துல்லியமான தொடுதலை உறுதி செய்கிறது மற்றும் 5 ஒரே நேரத்தில் தொடு புள்ளிகளை ஆதரிக்கிறது. இரண்டாவதாக, பார்க்கும் பகுதியில் (155.8 × 86.92 மிமீ) அதன் உயர் ஒளி பரிமாற்றம் (≥85%) மற்றும் ≥6H இன் கீறல்-எதிர்ப்பு மேற்பரப்பு கடினத்தன்மை வாடிக்கையாளர்களுக்கு சிறந்த தெளிவு மற்றும் ஆயுள் ஆகியவற்றை வழங்குகிறது. கூடுதலாக, விக்ரோனிக்ஸ் 7.0 அங்குல திட்டமிடப்பட்ட கொள்ளளவு தொடுதிரை தீவிர நிலைமைகளைத் தாங்கும் வகையில் கடுமையாக சோதிக்கப்பட்டது மற்றும் இயக்க வெப்பநிலை -20 ° C முதல் +70 ° C வரை இருக்கும்.

இந்த விக்ரோனிக்ஸ் 7 இன்ச் தொடுதிரை தொழில்துறை கட்டுப்பாடுகள், மருத்துவ சாதனங்கள், கியோஸ்க்கள் மற்றும் சவாலான நிலைமைகளின் கீழ் நம்பகமான தொடு செயல்திறன் தேவைப்படும் பிற பயன்பாடுகளுக்கு ஏற்றது.

· கடினத்தன்மை ≥7H: கீறல்-எதிர்ப்பு கடுமையான கண்ணாடி கடுமையான சூழல்களில் கூட நீண்ட கால பயன்பாட்டை உறுதி செய்கிறது.

· பரிமாற்றம் ≥85%: படிக-தெளிவான பார்வை பகுதி (154.6 மிமீ x 91 மிமீ) காட்சி தெரிவுநிலையை மேம்படுத்துகிறது.

· 10-புள்ளி மல்டி-தொடு: மேம்பட்ட பயனர் தொடர்புக்கு உள்ளுணர்வு மல்டி-டச் சைகைகளை ஆதரிக்கிறது.

It I²C இடைமுகம்: நிலையான I²C நெறிமுறையைப் பயன்படுத்தி ஹோஸ்ட் அமைப்புகளுடன் எளிமைப்படுத்தப்பட்ட ஒருங்கிணைப்பு

· நெகிழ்வான மின்னழுத்த வரம்பு: பல்வேறு மின்னணு வடிவமைப்புகளுடன் இணக்கமான 2.8–3.3 வி (வி.டி.டி) மற்றும் 2.8–3.3 வி (ஐ/ஓ) ஆகியவற்றில் இயங்குகிறது.

ES ESD பாதுகாப்பு: ± 8 கி.வி (காற்று) மற்றும் ± 2 கி.வி (தொடர்பு) ஈ.எஸ்.டி நோய் எதிர்ப்பு சக்தி மின்னியல் சூழல்களில் நிலைத்தன்மையை உறுதி செய்கிறது.

பொது விவரக்குறிப்பு

உருப்படி	உள்ளடக்கங்கள்	அலகு
கட்டமைப்பு	ஜி+ஜி.
அவுட்லைன் பரிமாணம்	203.62+0/-0.15*141.49+0/-0.15	மிமீ
சென்சாரின் அவுட்லைன் பரிமாணம்	163.19 ± 0.2*104.79 ± 0.2	மிமீ
பகுதியைக் காண்க	154.6 ± 0.2*91 ± 0.2	மிமீ
ஐசி டிரைவ்	FT5426DQ8
இடைமுக வகை	ஐசி
IIC முகவரி	0x70 (8 பிட்)
வழங்கல் மின்னழுத்தம்	2.8-3.3	V
I/O மின்னழுத்தம்	2.8-3.3	V
தொடு புள்ளியின் எண்ணிக்கை	5	புள்ளி
இணைப்பு வகை	Zif
பார்வை பகுதியின் பரிமாற்றம்	≥85%
கடினத்தன்மை	≥7 ம
