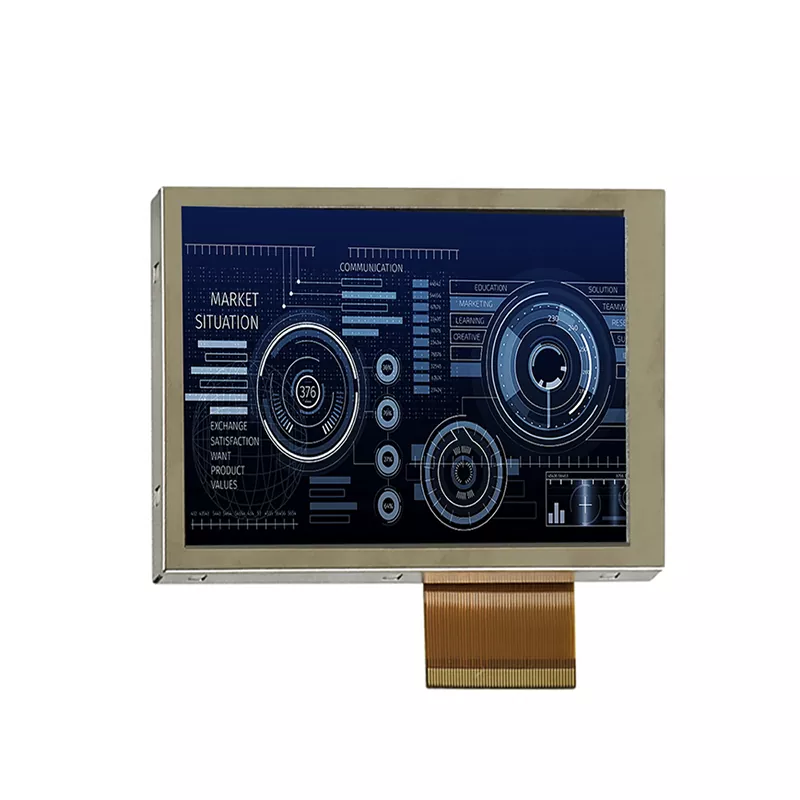

4 அங்குல 320x240 TFT தொகுதி

விக்ட்ரோனிக்ஸ் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சீனாவை தளமாகக் கொண்ட சப்ளையர். இந்த துறையில் 18 வருட அனுபவத்துடன், நாங்கள் பலவிதமான மாதிரிகளை உருவாக்கியுள்ளோம். எங்கள் நிலையான தயாரிப்புகளுக்கு மேலதிகமாக, எங்கள் வாடிக்கையாளர்களின் குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட சேவைகளையும் நாங்கள் வழங்குகிறோம். இந்த விக்ட்ரோனிக்ஸ் 4 அங்குல 320x240 டிஎஃப்டி தொகுதி என்பது ஒரு சிறிய, உயர் செயல்திறன் 4 அங்குல டிஎஃப்டி எல்சிடி தொகுதி ஆகும், இது தெளிவான வண்ணங்கள் மற்றும் நம்பகமான செயல்பாடு தேவைப்படும் உட்பொதிக்கப்பட்ட பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. 320 × 240 பிக்சல்கள் (ஆர்ஜிபி) தீர்மானம் மற்றும் 16.7 மில்லியன் வண்ணங்களை ஆதரிக்கும் இந்த பரிமாற்ற காட்சி தெளிவான, கூர்மையான படங்களை வழங்குகிறது.

மாதிரி:VXT400HQI-01

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

TFT LCD என்பது ஒரு வகை திரவ படிக காட்சி ஆகும், இது படத்தின் தரத்தை மேம்படுத்த மெல்லிய-திரைப்பட டிரான்சிஸ்டர் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, மேலும் இது அன்றாட வாழ்க்கையில் ஏராளமான பயன்பாடுகளைக் கொண்டுள்ளது. சீனாவில் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சப்ளையராக, விக்ட்ரோனிக்ஸ் 4 அங்குல 320x240 டிஎஃப்டி தொகுதியை மற்ற உற்பத்தியாளர்களிடமிருந்து வேறுபடுத்துவது எது? முதலில், இது 350 குறுவட்டு/மீ² வழக்கமான பிரகாசத்தையும், 500: 1 என்ற உயர் வழக்கமான மாறுபட்ட விகிதத்தையும் 50% என்.டி.எஸ்.சி வண்ண வரம்புடன் நிலையான வண்ணத்தையும் தெளிவையும் உறுதி செய்வதற்காக ஆதரிக்கிறது, இது இரண்டாவதாக, இது வெள்ளை எல்.ஈ. தவிர, இது ஒரு நெகிழ்வான SPI-3W தொடர் இடைமுகம் மற்றும் பல்துறை கணினி ஒருங்கிணைப்புக்கான 24-பிட் இணை RGB இடைமுகத்தைக் கொண்டுள்ளது .. ILI9322 கட்டுப்படுத்தி ஐ.சி. கூடுதலாக, இது அதிக/குறைந்த வெப்பநிலை செயல்பாடு/சேமிப்பு (-20 ° C முதல் +70 ° C வரை) மற்றும் அதிக ஈரப்பதம் செயல்பாடு/சேமிப்பு (50 ° C/85%RH வரை) உள்ளிட்ட கடுமையான சுற்றுச்சூழல் சோதனையை கடந்து செல்கிறது, நீட்டிக்கப்பட்ட வெப்பநிலை வரம்பில் (-20 ° C முதல் +70 ° C வரை) தடையின்றி செயல்படுகிறது.

விக்ட்ரோனிக்ஸ் மூலம் இந்த 4 அங்குல டிஎஃப்டி காட்சி பொதுவாக தொழில்துறை கட்டுப்பாட்டு பேனல்கள், போர்ட்டபிள் கருவி, மருத்துவ சாதனங்கள், புள்ளி-விற்பனை முனையங்கள் மற்றும் பிற பயன்பாடுகள் ஆகியவற்றில் பயன்படுத்தப்படுகிறது, அவை ஒரு சிறிய வடிவ காரணியில் நம்பகமான, உயர்-தெரிவுநிலை வண்ண காட்சி தேவைப்படுகின்றன.

பொது விளக்கம்

Direction பார்வை திசை: 6 o’clock.

IC ஐ ஓட்டுதல்: ILI9322

● SPI-3W+24 பிட்-ஆர்ஜிபி இடைமுகம்

● லாஜிக் மின்னழுத்தம்: 2.7-3.6 வி (தட்டச்சு.).

இயந்திர விவரக்குறிப்புகள்

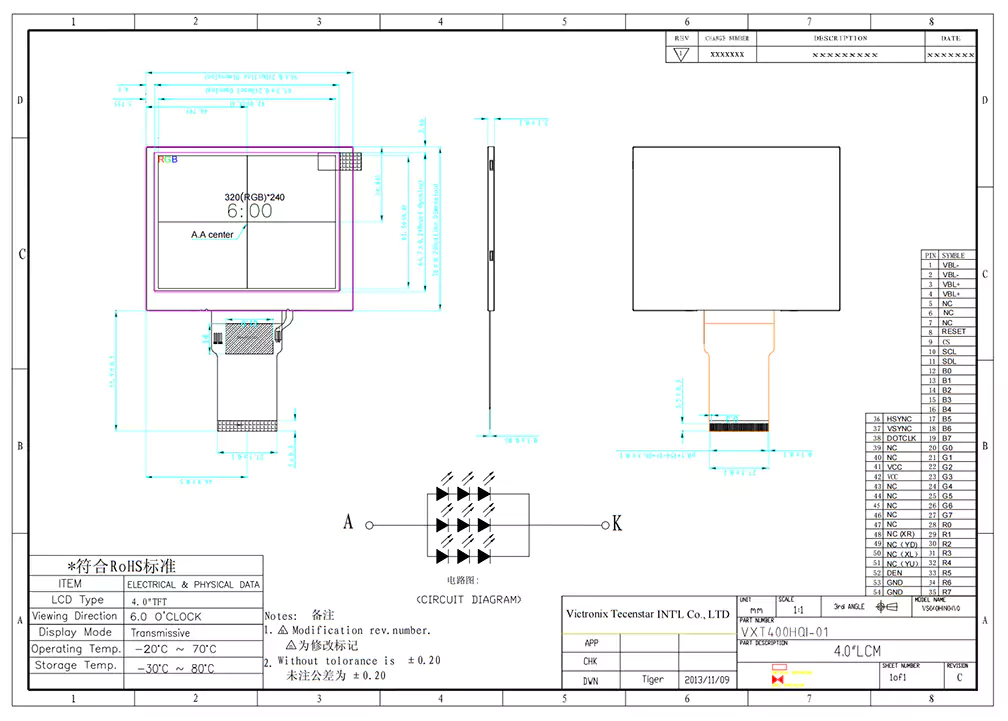

இயந்திர விவரம் படம் 1 இல் காட்டப்பட்டுள்ளது மற்றும் கீழே உள்ள அட்டவணை 1 இல் சுருக்கப்பட்டுள்ளது.

அளவுரு		விவரக்குறிப்புகள்	அலகு
பரிமாணங்கள்		96.0 (w) x76 (ம) x3.1 (டி)	மிமீ
			மிமீ

	செயலில் உள்ள பகுதி	82.08 (w) x61.56 (ம)
	காட்சி வடிவம்	320rgb (h) x240 (v)	பிக்சல்கள்
	வண்ண உள்ளமைவு	ஆர்ஜிபி கோடுகள்
எடை		TBD	கிராம்
