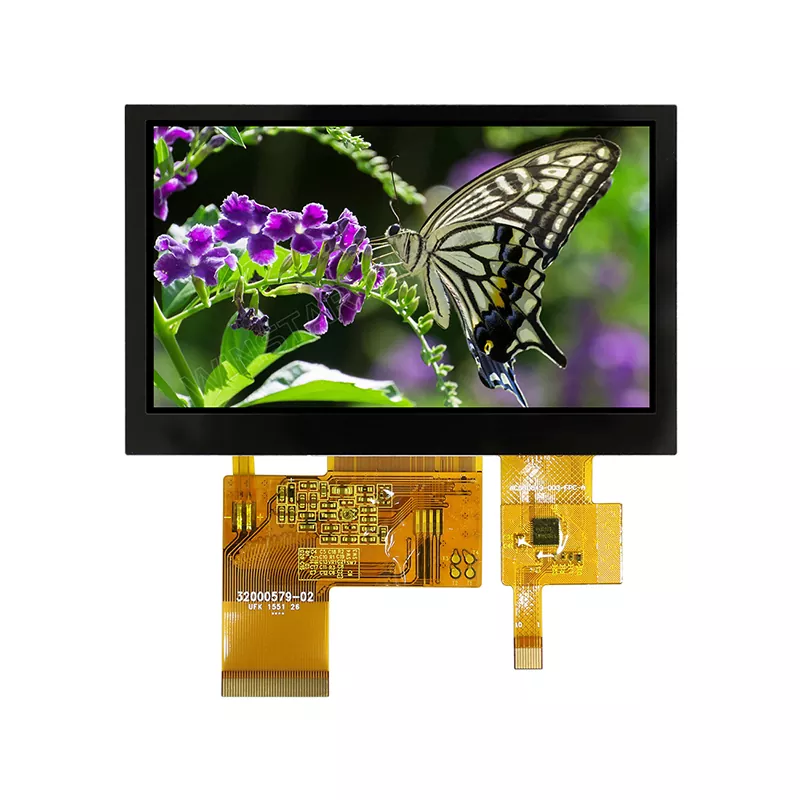

CTP உடன் 4.3 அங்குல 480x272 IPS TFT தொகுதி

விக்ரோனிக்ஸ் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சீனாவில் சப்ளையர் ஆவார். நாங்கள் இந்த துறையில் 18 ஆண்டுகளுக்கும் மேலாக இருக்கிறோம். நாங்கள் இதுவரை பல மாதிரிகளை உருவாக்கியுள்ளோம். CTP உடன் இந்த விக்ட்ரோனிக்ஸ் 4.3 இன்ச் 480x272 ஐபிஎஸ் டிஎஃப்டி தொகுதி என்பது உட்பொதிக்கப்பட்ட மற்றும் தொழில்துறை பயன்பாடுகளைக் கோருவதற்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் 4.3 அங்குல டிஎஃப்டி எல்சிடி தொகுதி ஆகும். பதிலளிக்கக்கூடிய மல்டி-டச் செயல்பாட்டுடன் ஒரு பிரகாசமான காட்சியை இணைத்து, இந்த தொகுதி விதிவிலக்கான காட்சி தெளிவு மற்றும் பயனர் தொடர்புகளை ஒரு சிறிய வடிவ காரணியில் வழங்குகிறது.

மாதிரி:VXT430MPSA-01CA

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

டி.எஃப்.டி தொகுதி உற்பத்தியாளர்களின் போட்டி சூழ்நிலையில் சி.டி.பி உடன் விக்ட்ரோனிக்ஸ் 4.3 இன்ச் 480x272 ஐபிஎஸ் டிஎஃப்டி தொகுதியின் போட்டி நன்மைகள் என்ன? முதலில், அனைத்து திசைகளிலும் 80 of அதன் பரந்த பார்வை கோணம் மற்றும் 1000: 1 என்ற உயர் மாறுபட்ட விகிதம் கடுமையான தொழில்துறைக்கு மிகவும் பொருத்தமானதாக அமைகிறது. இரண்டாவதாக, இது ஒரு எல்.ஈ.டி பின்னொளி அலகு 400 சிடி/மீ² பொதுவான பிரகாசம் மற்றும் 50,000 மணிநேர மதிப்பிடப்பட்ட ஆயுள் (50% ஆரம்ப பிரகாசத்தில்) ஒருங்கிணைக்கிறது. தவிர, பொதுவான செயலிகள் மற்றும் FPGA களுடன் தடையற்ற ஒருங்கிணைப்புக்கு ஒரு இணையான 24-பிட் RGB இடைமுகம் (ST7282A கட்டுப்படுத்தி) இது இடம்பெறுவது மட்டுமல்ல. DE, SYNC மற்றும் SYNC+DE முறைகள் ஆதரிக்கப்படுகின்றன, ஆனால் இது 5-புள்ளி மல்டி-டச் பேனலை (CTP) அதிக துல்லியத்துடன் (± 1.5 மிமீ மையம், mm 2.5 மிமீ விளிம்பு) மற்றும் வலுவான 6H மேற்பரப்பு கடினத்தன்மையுடன் ஒருங்கிணைக்கிறது. I²C இடைமுகம் (ST1633i) வழியாக கட்டுப்படுத்தப்படுகிறது. கூடுதலாக, இது பரந்த வெப்பநிலை வரம்பில் (-20 ° C முதல் +70 ° C வரை) நம்பத்தகுந்ததாக இயங்குகிறது மற்றும் -30 ° C முதல் +80 ° C வரை சேமிப்பிடத்தைத் தாங்குகிறது.

இந்த விக்ட்ரோனிக்ஸ் 4.3 இன்ச் டிஎஃப்டி தொகுதி தொழில்துறை எச்எம்ஐ, போர்ட்டபிள் கருவி, மருத்துவ சாதனங்கள், உட்பொதிக்கப்பட்ட கட்டுப்பாட்டு அமைப்புகள், கியோஸ்க்கள் மற்றும் உள்ளுணர்வு தொடு தொடர்புடன் நம்பகமான, பிரகாசமான காட்சி தேவைப்படும் எந்தவொரு பயன்பாட்டிற்கும் ஏற்றது.

பொது விவரக்குறிப்புகள் எல்சிடி அளவுரு

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft	-
வண்ணத்தைக் காண்பி	16.7 மீ
திசையைப் பார்க்கும்	அனைத்தும்	ஓ
கிரேஸ்கேல் தலைகீழ் திசை	-	ஓ
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃
தொகுதி அளவு	4.3	அங்குலம்
செயலில் உள்ள பகுதி (W × H)	95.04x53.86	மிமீ
புள்ளிகளின் எண்ணிக்கை	480x272	புள்ளிகள்
கட்டுப்படுத்தி	ST7282A	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V
பரிமாணங்கள்	105.50x67.20x4.70	மிமீ
பின்னொளி	5x2-LEDS (வெள்ளை)	பிசிக்கள்
எடை	---	g
இடைமுகம்	ஆர்ஜிபி	-

CTP அளவுரு

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
கவர் காட்சி பகுதி	95.64 (எச்) x54.46 (வி)
சி.டி.பி தீர்மானம்	480*272	புள்ளிகள்
இடைமுக முறை	Iic	-
தொடு முறை	5 மனித விரல்கள் மல்டி-தொடு	-
மேற்பரப்புஹார்ட்னஸ்	6 ம	-
வெளிப்படைத்தன்மை	> = 85%	-
துல்லியம்	மையம் +/- 1.5, எட்ஜ் +/- 2.5 மிமீ	மிமீ
சி.டி.பி கட்டுப்படுத்தி	ST1633i	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V
