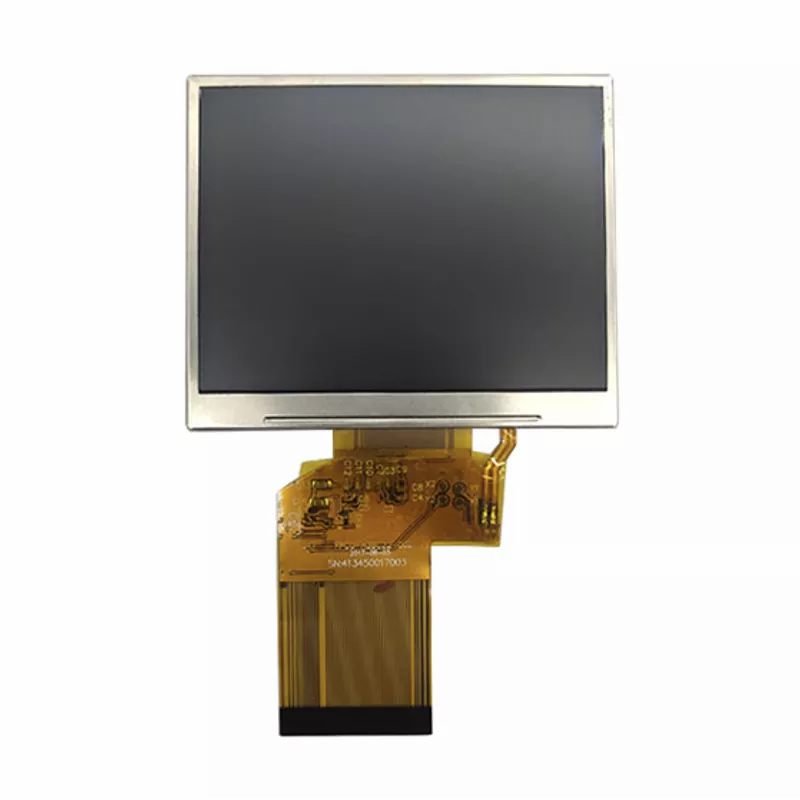

3.5 அங்குல 54 பைன்ஸ் கொள்ளளவு தொடு TFT தொகுதி

இந்த விக்ட்ரோனிக்ஸ் 3.5 இன்ச் 54 பைன்ஸ் கொள்ளளவு தொடு டிஎஃப்டி தொகுதி ஒரு உயர் செயல்திறன், முழுமையாக ஒருங்கிணைந்த 3.5 அங்குல டிஎஃப்டி-எல்.சி.டி தொகுதி ஒரு உள்ளமைக்கப்பட்ட கொள்ளளவு தொடு பேனலை (சி.டி.பி) கொண்டுள்ளது. உட்பொதிக்கப்பட்ட பயன்பாடுகளைக் கோருவதற்காக வடிவமைக்கப்பட்ட இந்த சிறிய காட்சி தீர்வு தெளிவான காட்சிகளை ஒரு வலுவான தொழில்துறை தர தொகுப்பில் உள்ளுணர்வு தொடு கட்டுப்பாட்டுடன் ஒருங்கிணைக்கிறது. சீனாவில் ஒரு முன்னணி உற்பத்தியாளர் மற்றும் டிஎஃப்டி தொகுதிகளின் சப்ளையராக, விக்ட்ரோனிக்ஸ் 3.5 இன்ச் டிஎஃப்டி தொகுதி ரோஹெச்எஸ் சுற்றுச்சூழல் தரங்களுடன் முழுமையாக இணங்குகிறது, இது சிறந்த பயன்பாட்டு செயல்திறனை உறுதி செய்கிறது. எங்கள் வாடிக்கையாளர்களின் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட சேவையை நாங்கள் வழங்குகிறோம்.

மாதிரி:VXT350MHLS-03C

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

டி.எஃப்.டி தொகுதி வாழ்க்கையில் பரவலாகப் பயன்படுத்தப்படுவதால், உற்பத்தியாளர்கள் மற்றும் சப்ளையர்கள் பெருகிய முறையில் உள்ளனர். இந்த விக்ட்ரோனிக்ஸ் 3.5 அங்குல 54 பைன்ஸ் கொள்ளளவு தொடு டிஎஃப்டி தொகுதியை மற்ற உற்பத்தியாளர்களிடமிருந்து வேறுபடுத்துவது எது? முதலில், அதன் ஐபிஎஸ் தொழில்நுட்பம் அனைத்து திசைகளிலும் (3/6/9/12 மணி), 250 சிடி/மீ² வழக்கமான பிரகாசம், 16.7 மீ வண்ணங்கள் மற்றும் 800: 1 என்ற உயர் வழக்கமான மாறுபட்ட விகித விகிதத்தில் பரந்த 80 டிகிரி பார்க்கும் கோணத்தில் நிலையான வண்ணத்தையும் தெளிவையும் வழங்குகிறது. இரண்டாவதாக, இது 24-பிட் இணை RGB (6-8MHz DCLK) மற்றும் 8-பிட் சீரியல் RGB (15-21MHz DCLK) இடைமுகங்களை ஆதரிக்கிறது, இது PS முள் வழியாக கட்டமைக்கப்படுகிறது. அத்தியாவசிய கட்டுப்பாட்டு சமிக்ஞைகள் (HSYNC, VSYNC, DE, DCLK) மற்றும் ஸ்கேன் திசைக் கட்டுப்பாடு (VD, HD) ஆகியவை அடங்கும். இது ஆன்-போர்டு FT5346 CTP கட்டுப்படுத்தியுடன் ஒரு கொள்ளளவு தொடு இடைமுகத்தைக் கொண்டுள்ளது, இது ஒரு நிலையான I²C இணைப்பு (SCL, SDA, INT, Reset) மூலம் பதிலளிக்கக்கூடிய தொடு உள்ளீட்டை செயல்படுத்துகிறது. தவிர, இது 6 எஸ் தலைமையிலான வெள்ளை பின்னொளி அமைப்பைக் கொண்டுள்ளது, இது 50,000 மணிநேர ஆயுட்காலம் கொண்டது, 50% பிரகாசத்தைத் தக்கவைத்துக்கொள்வது, பல்வேறு தொழில்துறை பயன்பாடுகளில் நீண்டகால பயன்பாட்டை உறுதி செய்கிறது. கூடுதலாக, இது அதிக/குறைந்த வெப்பநிலை செயல்பாடு/சேமிப்பு, வெப்ப அதிர்ச்சி, அதிர்வு (10-55 ஹெர்ட்ஸ்), மெக்கானிக்கல் அதிர்ச்சி (100 கிராம்) மற்றும் ஈ.எஸ்.டி (± 2 கி.வி எச்.பி.எம்) உள்ளிட்ட கடுமையான சுற்றுச்சூழல் அழுத்த சோதனைகளை கடந்து செல்கிறது, இது தீவிர வெப்பநிலையில் நம்பத்தகுந்ததாக (-20 ° C முதல் +70 ° C வரை).

விக்ரோனிக்ஸ் மூலம் இந்த 3.5 அங்குல எல்சிடி காட்சி தொழில்துறை எச்.எம்.ஐ.எஸ், மருத்துவ சாதனங்கள், போர்ட்டபிள் இன்ஸ்ட்ரூமென்டேஷன், ஸ்மார்ட் ஹோம் கன்ட்ரோலர்கள், கியோஸ்க்கள் மற்றும் இறுக்கமான இடைவெளிகளில் நம்பகமான, உயர்தர தொடு காட்சி இடைமுகம் தேவைப்படும் எந்தவொரு பயன்பாட்டிற்கும் ஏற்றது.

பொது விவரக்குறிப்பு

VXT350MHLS-03C 3.5 இன்ச் 54PINS கொள்ளளவு தொடு TFT தொகுதி ஒரு TFT-LCD தொகுதி ஆகும். இது ஒரு TFT-LCD பேனல், டிரைவர் ஐ.சி, FPC, ஒரு பின் ஒளி, CTP அலகு ஆகியவற்றால் ஆனது.

ltem	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft
வண்ணத்தைக் காண்பி	16.7 மீ		1
திசையைப் பார்க்கும்	அனைத்தும்	மணி
சாம்பல் அளவிலான தலைகீழ் திசை	இலவசம்	மணி
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃
தொகுதி அளவு	76.9x63.9x4.8	மிமீ	2
செயலில் உள்ள பகுதி (W × H)	70.08x52.56	மிமீ
புள்ளிகளின் எண்ணிக்கை	320x 240	புள்ளிகள்
TFT கட்டுப்படுத்தி	ST7272A
சி.டி.பி டிரைவர்	FT5346
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V
பின்னொளி	6 எஸ்-லெட்ஸ் (வெள்ளை)	பிசிக்கள்
எடை	---	g
இடைமுகம்	ஆர்ஜிபி
