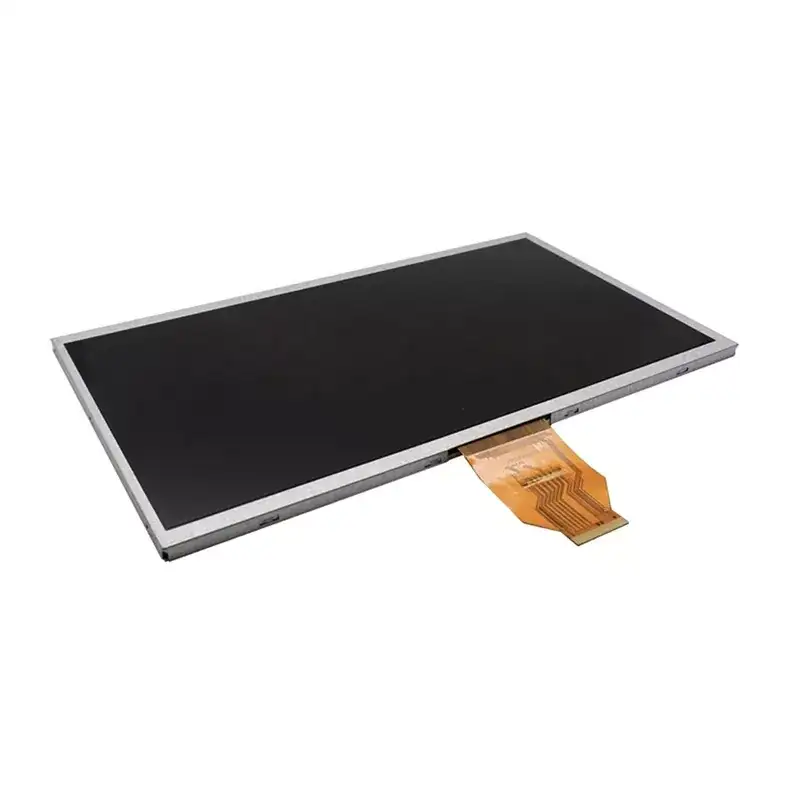

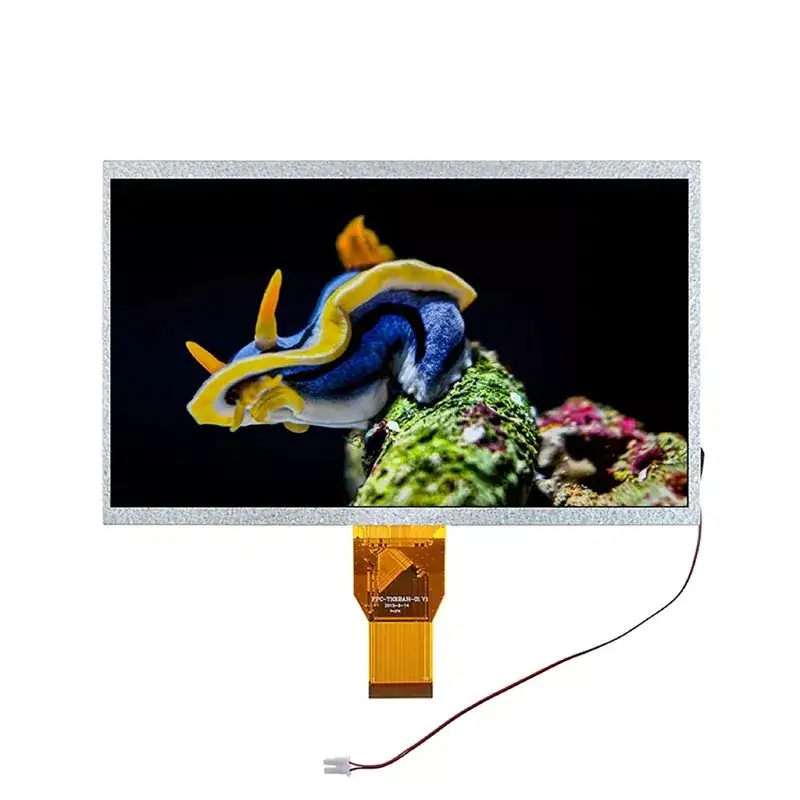

10.1 இன்ச் 1024*600 எல்விடிஎஸ் டிஎஃப்டி தொகுதி

இந்த விக்ரோனிக்ஸ் 10.1 இன்ச் 1024*600 எல்விடிஎஸ் டிஎஃப்டி தொகுதி என்பது பயன்பாடுகளைக் கோருவதற்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் 10.1 அங்குல டிஎஃப்டி-எல்.சி.டி தொகுதி ஆகும். 1024 × 600 (WSVGA) தீர்மானம் மற்றும் 16.7 மில்லியன் வண்ணங்களைக் கொண்டிருக்கும், இது 65 ° பார்க்கும் கோணம் (அனைத்து திசைகளும்) மற்றும் 600: 1 மாறுபட்ட விகிதத்துடன் கூர்மையான காட்சிகளை வழங்குகிறது. சீனாவில் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சப்ளையராக, இந்த விக்ட்ரோனிக்ஸ் 10.1 இன்ச் டிஎஃப்டி தொகுதி சிறந்த பயன்பாட்டு செயல்திறனை வழங்க ROHS சுற்றுச்சூழல் தரங்களுடன் கண்டிப்பாக இணங்குகிறது.

மாதிரி:VXT101MBAH-02

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

உளவுத்துறையின் வயதில், தேவையான தரவை படங்களின் வடிவத்தில் வழங்க TFT தொகுதி நமக்கு உதவுகிறது. TFT தொகுதியின் தரம் அதன் பயன்பாட்டில் முக்கியமான தாக்கத்தை ஏற்படுத்துகிறது. விக்ட்ரோனிக்ஸ் 10.1 இன்ச் 1024*600 எல்விடிஎஸ் டிஎஃப்டி தொகுதியின் நன்மைகள் என்ன? முதலில், இது வாடிக்கையாளர்களுக்கு 16.7 மீ வண்ணங்கள், 65 ° பார்க்கும் கோணம் (அனைத்து திசைகளும்), 380 சிடி/மீ² வழக்கமான பிரகாசம் மற்றும் 600: 1 மாறுபட்ட விகிதத்துடன் 1024 × 600 தெளிவுத்திறனுடன் பிரீமியம் காட்சியை வழங்குகிறது. இரண்டாவதாக, இது கடுமையான நம்பகத்தன்மை சோதனைகளை (வெப்ப சைக்கிள் ஓட்டுதல், ஈரப்பதம், நிறுத்தம்) கடந்து செல்கிறது, இதனால் இது தீவிர வெப்பநிலையில் (-20 ° C முதல் +70 ° C வரை) செயல்பட முடியும். தவிர, இது எல்விடிஎஸ் டிஜிட்டல் இடைமுகம் (SELB முள் வழியாக 6-பிட்/8-பிட் தேர்ந்தெடுக்கக்கூடியது) மட்டுமல்லாமல் 3 × 13-எல்.ஈ.டி பின்னொளியைக் கொண்டுள்ளது, அதன் ஆயுட்காலம் 20,000 முதல் 50,000 மணிநேரம் (50% பிரகாசம் தக்கவைப்பு). இவை கடுமையான தொழில்துறை மற்றும் வெளிப்புற அமைப்புகளுக்கு மிகவும் பொருத்தமானவை.

இந்த விக்ரோனிக்ஸ் 10.1 இன்ச் டிஎஃப்டி தொகுதி தொழில்துறை எச்எம்ஐஎஸ், மருத்துவ சாதனங்கள், வாகன டாஷ்போர்டுகள், சோதனை உபகரணங்கள் மற்றும் உட்பொதிக்கப்பட்ட அமைப்புகளில் நம்பகமான, உயர்தர காட்சி செயல்திறன் தேவைப்படும் பரவலாகப் பயன்படுத்தப்படுகிறது.

பொது விவரக்குறிப்புகள்

VXT101MBAH-02 என்பது ஒரு TFT-LCD தொகுதி. இது ஒரு TFT-LCD பேனல், டிரைவர் ஐசி, எஃப்.பி.சி, பின் ஒளி அலகு ஆகியவற்றைக் கொண்டுள்ளது. 10.1 ¢ 5 காட்சி பகுதியில் 1024 x 600 பிக்சல்கள் உள்ளன, மேலும் அவை 16.7 மீ வண்ணங்களைக் காண்பிக்க முடியும். இந்த தயாரிப்பு ROHS சுற்றுச்சூழல் அளவுகோலுடன் ஒத்துப்போகிறது.

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft	-
வண்ணத்தைக் காண்பி	16.7 மீ
திசையைப் பார்க்கும்	12	மணி
சாம்பல் அளவிலான தலைகீழ் திசை	6	ஓ
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃
தொகுதி அளவு	கோடிட்டுக் காட்டப்படுவதைப் பார்க்கவும்	மிமீ
செயலில் உள்ள பகுதி (W × H)	222.72x125.28	மிமீ
புள்ளிகளின் எண்ணிக்கை	1024 × 600	புள்ளிகள்
கட்டுப்படுத்தி	HX8282-A14 & HX8696	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V

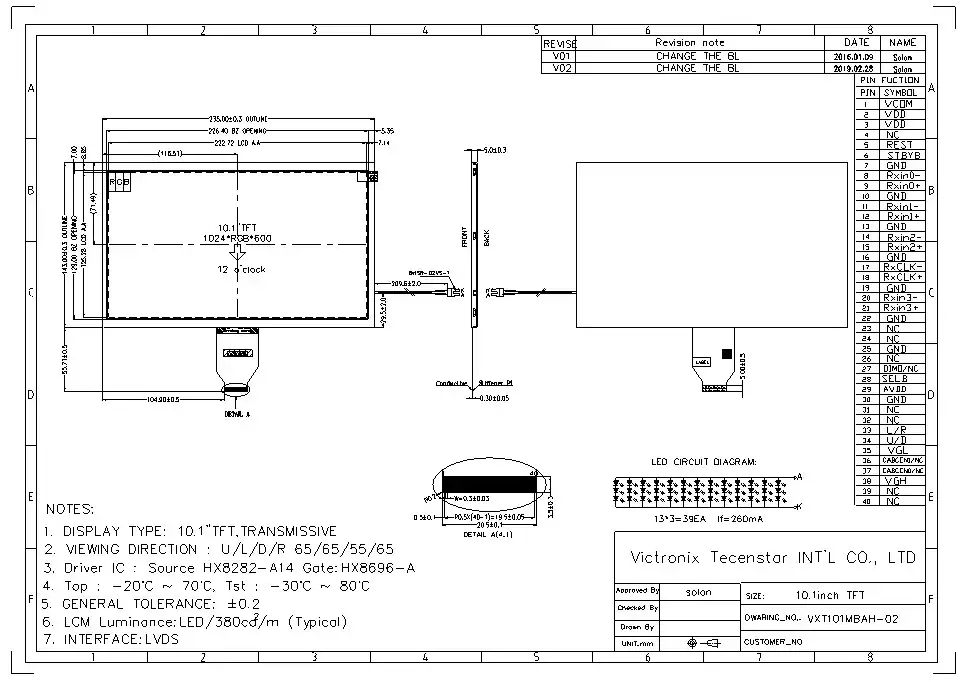

பரிமாணங்கள்	அவுட்லைன் பார்க்கவும் வரைதல்	-
பின்னொளி	3x13-LEDS (வெள்ளை)	பிசிக்கள்
எடை	---	g
இடைமுகம்	எல்விடிஎஸ்	-
