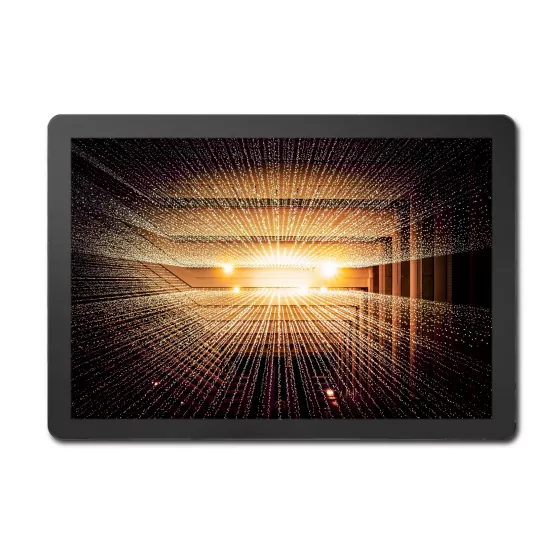

CTP உடன் 10.1 இன்ச் 1024 × 600 LVDS TFT தொகுதி

விக்ட்ரோனிக்ஸ் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சீனாவை தளமாகக் கொண்ட சப்ளையர். இந்த துறையில் 18 வருட அனுபவத்துடன், நாங்கள் பலவிதமான மாதிரிகளை உருவாக்கியுள்ளோம். எங்கள் நிலையான தயாரிப்புகளுக்கு மேலதிகமாக, எங்கள் வாடிக்கையாளர்களின் குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட சேவைகளையும் நாங்கள் வழங்குகிறோம். CTP உடன் இந்த 10.1 அங்குல 1024 × 600 LVDS TFT தொகுதி என்பது தொழில்துறை, மருத்துவ மற்றும் உட்பொதிக்கப்பட்ட பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர்தர 10.1 அங்குல TFT காட்சி தொகுதி ஆகும். அதிக ஆப்டிகல் செயல்திறன், கொள்ளளவு தொடு செயல்பாடு மற்றும் நீட்டிக்கப்பட்ட நம்பகத்தன்மை ஆகியவற்றை இணைத்து, இது தீவிர இயக்க நிலைமைகளில் விதிவிலக்கான தெளிவு மற்றும் ஆயுள் ஆகியவற்றை வழங்குகிறது.

மாதிரி:VXT101BAHA-02C

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

உளவுத்துறையின் வயதில், டிஎஃப்டி தொகுதி தேவையான தரவை பார்வைக்கு முன்வைக்க எங்களுக்கு உதவுகிறது. TFT தொகுதியின் தரம் அதன் பயன்பாட்டில் முக்கியமான தாக்கத்தை ஏற்படுத்துகிறது. சி.டி.பி உடன் விக்ட்ரோனிக்ஸ் 10.1 இன்ச் 1024 × 600 எல்விடிஎஸ் டிஎஃப்டி தொகுதியின் நன்மைகள் என்ன? முதலில், அதன் 420 சிடி/மீ² பிரகாசம், 800: 1 மாறுபட்ட விகிதம், அனைத்து திசைகளிலும் 80 டிகிரி பார்க்கும் கோணம், மற்றும் 75% சீரான தன்மை ஆகியவை தெளிவான படங்களை உறுதி செய்கின்றன. இரண்டாவதாக, இது HX8282A11+HX8696A கட்டுப்படுத்தியுடன் 6/8-பிட் எல்விடிஎஸ் இடைமுகத்தையும், ILI2511 CTP கட்டுப்படுத்தியுடன் வலுவான 5-புள்ளி கொள்ளளவு தொடு பேனலையும் ஆதரிக்கிறது. கூடுதலாக, இது 3 × 13-எல்.ஈ.டி வெள்ளை பின்னொளியைக் கொண்டுள்ளது, இது 30,000 முதல் 50,000 மணிநேர ஆயுட்காலம் கொண்டது, இது பல்வேறு தொழில்துறை பயன்பாடுகளில் அதன் நீண்டகால பயன்பாட்டினை உறுதி செய்கிறது. கூடுதலாக, இது ROHS தரநிலைகளுடன் இணங்குகிறது மற்றும் வெப்ப அதிர்ச்சி, ஈரப்பதம் மற்றும் ESD பாதுகாப்பு உள்ளிட்ட கடுமையான நம்பகத்தன்மை சோதனைகளை 8 கி.வி காற்று மற்றும் 4 கி.வி தொடர்பு வரை வெற்றிகரமாக அனுப்புகிறது. இந்த தயாரிப்பு -20 ° C முதல் +70 ° C வரையிலான தீவிர வெப்பநிலையில் திறமையாக இயங்குகிறது மற்றும் கடுமையான சேமிப்பு நிலைமைகளை -30 ° C முதல் +80 ° C வரை தாங்கும்.

விக்ட்ரோனிக்ஸ் இருந்து இந்த 10.1 அங்குல டிஎஃப்டி தொகுதி தொழில்துறை எச்எம்ஐக்கள், மருத்துவ சாதனங்கள், சிறிய கண்டறியும் உபகரணங்கள், வெளிப்புற கியோஸ்க்கள், போக்குவரத்து அமைப்புகள் மற்றும் ஆட்டோமேஷன் கட்டுப்பாட்டு பேனல்களுக்காக வடிவமைக்கப்பட்டுள்ளது.

பொது விவரக்குறிப்புகள்

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft	-
வண்ணத்தைக் காண்பி	16.7 மீ
திசையைப் பார்க்கும்	அனைத்தும்	ஓ
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃
தொகுதி அளவு	10.1	அங்குலம்
செயலில் உள்ள பகுதி (W × H)	222.72x125.28	மிமீ
புள்ளிகளின் எண்ணிக்கை	1024x600	புள்ளிகள்
கட்டுப்படுத்தி	HX8282A11+HX8696A	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V

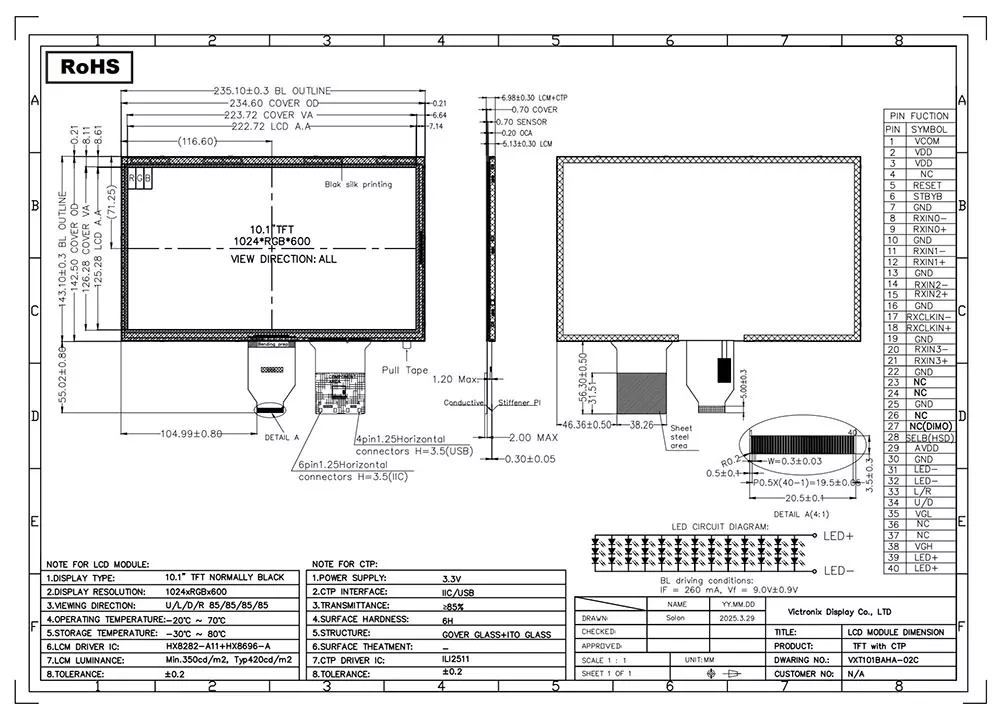

பரிமாணங்கள்	235.00x143.00x6.98	மிமீ
பின்னொளி	3x13-LEDS (வெள்ளை)	பிசிக்கள்
எடை	---	g
இடைமுகம்	6/8 பிட் எல்விட்கள்	-

CTP அளவுரு

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
அவுட்லைன் அளவு	235.10x143.10	மிமீ
கவர் காட்சி பகுதி	223.72 (ம) x126.28 வி)	மிமீ
சி.டி.பி தீர்மானம்	1024x600	புள்ளிகள்
இடைமுக முறை	IIC/USB	-
தொடு முறை	5 மனித விரல்கள் மல்டி-தொடு	-
மேற்பரப்புஹார்ட்னஸ்	> = 6 ம	-
வெளிப்படைத்தன்மை	> = 85%	-
துல்லியம்	என்ட்ரே +/- 1.5 மிமீ, எட்ஜ் +/- 2.5 மிமீ	மிமீ
சி.டி.பி கட்டுப்படுத்தி	ILI2511	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3 (iic) /5.0(usb)	V
