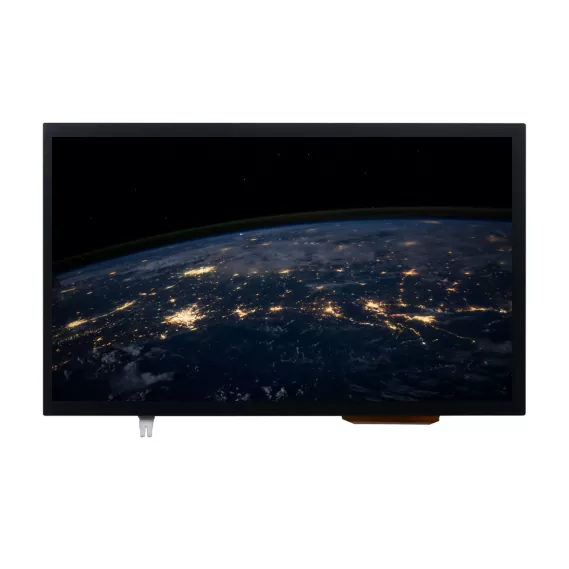

CTP உடன் 10.1 அங்குல 1024 × 600 IPS TFT தொகுதி

CTP உடன் இந்த விக்ட்ரோனிக்ஸ் 10.1 இன்ச் 1024 × 600 ஐபிஎஸ் டிஎஃப்டி தொகுதி உட்பொதிக்கப்பட்ட பயன்பாடுகளை கோருவதற்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் 10.1 இன்ச் டிஎஃப்டி எல்சிடி தொகுதி ஆகும். ஒரு மிருதுவான 1024 × 600 தெளிவுத்திறன் மற்றும் 16.7 மில்லியன் வண்ணங்களைக் கொண்ட இந்த தொகுதி, 420 சிடி/மீ², 800: 1 மாறுபட்ட விகிதம் மற்றும் அனைத்து திசைகளிலும் பரந்த 80 ° பார்க்கும் கோணங்களின் பொதுவான பிரகாசத்துடன் விதிவிலக்கான காட்சி தெளிவை வழங்குகிறது. சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் டிஎஃப்டி தொகுதிகளின் சப்ளையராக, விக்ட்ரோனிக்ஸ் 10.1 இன்ச் டிஎஃப்டி தொகுதி ROHS சுற்றுச்சூழல் தரங்களுடன் முழுமையாக இணங்குகிறது, இது சிறந்த பயன்பாட்டு செயல்திறனை உறுதி செய்கிறது. எங்கள் வாடிக்கையாளர்களின் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட சேவையை நாங்கள் வழங்குகிறோம்.

மாதிரி:VXT101BAHA-01C

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

TFT LCD என்பது ஒரு வகை திரவ படிக காட்சி ஆகும், இது படத்தின் தரத்தை மேம்படுத்த மெல்லிய-திரைப்பட டிரான்சிஸ்டர் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, மேலும் இது அன்றாட வாழ்க்கையில் ஏராளமான பயன்பாடுகளைக் கொண்டுள்ளது. சீனாவில் ஒரு தொழில்முறை டிஎஃப்டி தொகுதி உற்பத்தியாளர் மற்றும் சப்ளையராக, சி.டி.பி உடன் மற்ற உற்பத்தியாளர்களிடமிருந்து வேறுபட்ட விக்ட்ரோனிக்ஸ் 10.1 இன்ச் 1024 × 600 ஐபிஎஸ் டிஎஃப்டி தொகுதியை உருவாக்குவது எது? முதலாவதாக, இது 420 சிடி/மீ², அனைத்து திசைகளிலும் பரந்த 80 ° பார்க்கும் கோணங்களையும், 800: 1 என்ற மாறுபட்ட விகிதத்தையும் வழங்குகிறது, இது பல்வேறு கோணங்களில் இருந்து சிறந்த வாசிப்புத்திறனை உறுதி செய்கிறது. இரண்டாவதாக, இது 39 வெள்ளை எல்.ஈ.டிகளை 30,000 முதல் 50,000 மணிநேரம் (50% ஆரம்ப பிரகாசம் வரை) பயன்படுத்தும் பின்னொளி அலகு ஒருங்கிணைக்கிறது, இது அனைத்து லைட்டிங் நிலைகளிலும் தெளிவான தெரிவுநிலையை உறுதி செய்கிறது. தவிர, இது HX8282A11+HX8696A கட்டுப்படுத்தியுடன் 6/8 பிட் LVDS இடைமுகத்தையும், GT928 CTP கட்டுப்படுத்தியுடன் வலுவான 5-புள்ளி கொள்ளளவு தொடு பேனலையும் ஆதரிக்கிறது. கூடுதலாக, இது வெப்ப அதிர்ச்சி (-30 ° C ↔ +80 ° C சுழற்சிகள்), ஈரப்பதம் சேமிப்பு (60 ° C/90% RH) மற்றும் இயந்திர அதிர்வு உள்ளிட்ட கடுமையான சுற்றுச்சூழல் சோதனையை கடந்து செல்கிறது, இது நீட்டிக்கப்பட்ட வெப்பநிலை வரம்பில் (-20 ° C முதல் +70 ° C வரை) தடையின்றி செயல்பட முடியும் என்பதை உறுதிசெய்கிறது.

விக்ட்ரோனிக்ஸ் மூலம் இந்த 10.1 அங்குல டிஎஃப்டி காட்சி பொதுவாக பேட்டரி மூலம் இயங்கும் சாதனங்கள், டிஜிட்டல் சிக்னேஜ், நுகர்வோர் மின்னணுவியல், கட்டுப்பாட்டு பேனல்கள், உற்பத்தி உபகரணங்கள் காட்சிகள், மருத்துவ சாதனங்கள் மற்றும் பலவற்றில் பயன்படுத்தப்படுகிறது.

பொது விவரக்குறிப்புகள்

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
எல்சிடி வகை	Tft	-
வண்ணத்தைக் காண்பி	16.7 மீ
திசையைப் பார்க்கும்	அனைத்தும்	மணி
இயக்க வெப்பநிலை	-20 ~+70	℃
சேமிப்பு வெப்பநிலை	-30 ~+80	℃
தொகுதி அளவு	10.1	அங்குலம்
செயலில் உள்ள பகுதி (W × H)	222.72x125.28	மிமீ
புள்ளிகளின் எண்ணிக்கை	1024x600	புள்ளிகள்
கட்டுப்படுத்தி	HX8282A11+HX8696A	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V
பரிமாணங்கள்	235.00x143.00x7.35	மிமீ
பின்னொளி	3x13-LEDS (வெள்ளை)	பிசிக்கள்
எடை	---	g
இடைமுகம்	6/8 பிட் எல்விட்கள்	-

CTP அளவுரு

உருப்படி	உள்ளடக்கங்கள்	அலகு	குறிப்பு
அவுட்லைன் அளவு	234.6x142.5	மிமீ
கவர் காட்சி பகுதி	223.72 (ம) x126.28 வி)	மிமீ
சி.டி.பி தீர்மானம்	1024x600	புள்ளிகள்
இடைமுக முறை	Iic	-
தொடு முறை	5 மனித விரல்கள் மல்டி-தொடு	-
மேற்பரப்பு கடினத்தன்மை	> = 6 ம	-
வெளிப்படைத்தன்மை	> = 85%	-
துல்லியம்	என்ட்ரே +/- 1.5 மிமீ, எட்ஜ் +/- 2.5 மிமீ	மிமீ
சி.டி.பி கட்டுப்படுத்தி	GT928	-
மின்சாரம் வழங்கல் மின்னழுத்தம்	3.3	V
